配料解决方案

自动配料系统解决方案

工艺简介：

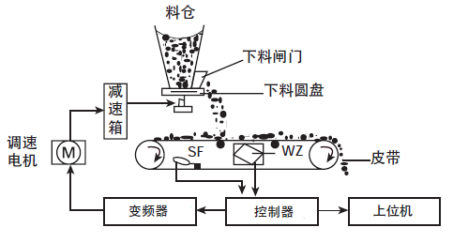

配料工序是工业企业生产过程的“咽喉”，实现高精度自动配料对工业企业生产有极为重要的意义。按照工艺生产流程，各种不同的原料通过相应的配方设定值，由称重设备动态、均匀输送至下一流程，以此达到生产所需要的混合量。

系统构成：

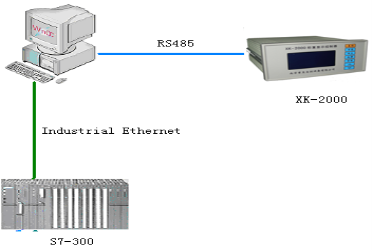

自动配料系统主要由上位机、智能称重仪表(XK-2000)、PLC以及工业通讯网络等几大部分组成。上位机通过工业以太网与PLC相连接，完成电气控制数据的传递；通过串口与智能称重仪表相连接，完成仪表数据的传递。

系统配置：

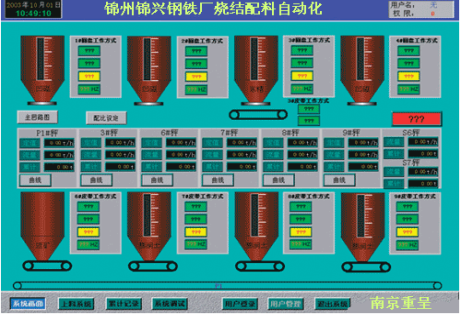

一般此类工程设有配料控制室。在控制室，操作员通过HMI集中监视、管理，操作生产工艺过程，掌握生产工艺过程的现状和趋势，完成生产过程的控制，达到生产工艺稳定、可靠运行的目的。
基本配置：

²                      配料 1套

²                      PLC控制站1套

²                      高速数据通讯网络

²                      系统软件和组态软件

系统功能：

操作站功能：

Ø                      工艺设备运行状态显示；工艺流程动态参数显示；故障报警显示；有关参数趋势显示，历史数据显示，记录等功能。

Ø                      过程控制回路参数设定值、瞬时值、累计值的打印；班报、月报打印等功能。

主要控制功能：

Ø                      仪表PID控制

Ø                      称重设备顺序控制
